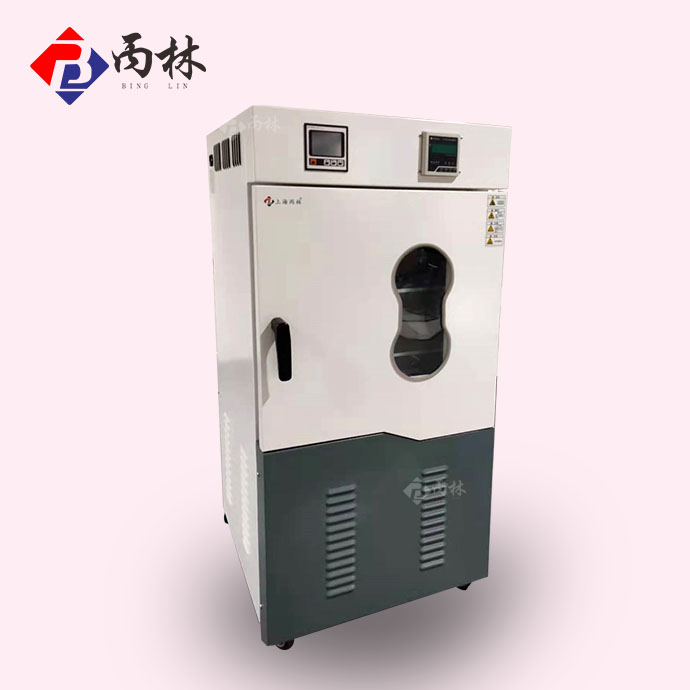

全自动真空循环干燥仪VCD-KL系列
（一）真空箱体
1. 真空箱材质：304L（可选316L不锈钢），表面静电喷塑;
2. 真空箱内部尺寸：20L、50L、90L、210L、250L（可定制尺寸）;
3. 箱门采用钢化、防弹双层玻璃门，使观察能一目了然；
3. 真空箱配置接口：真空口、氮气口、泄压口，都配置球阀;
4. 保压性能：采用优良的密封圈，保证良好的密封性;
5. 真空箱功能：全液晶触摸显示真空度、温度信息，示值准确直观，性能好;
6. 保温层：加厚型，保证长时间使用外箱体不烫手。
（二）真空调节
1．配置2L或4L丙林双级旋片油泵；
2．传感器：可根据要求设置不同的真空度以及真空度的偏差，可调节真空度范围：0.1~99.9Kpa；并可间隔传输真空度随时间的变化值；
3．真空系统实现真空泵与传感器联动，实现不同的真空度以及真空度的偏差的需求；可根据工艺要求设定一个真空数值，当偏离一定范围，自动开启真空泵，再抽回到设定值，比如我们设定0.5KPa，当真空箱里随着水蒸气的蒸发，压力变化到0.8Kpa或者1Kpa时,真空泵自动开启，抽回到0.5Kpa再停止，由于各种产品的特性和含水量不一样，所以仪器工作的前期，压力范围偏离较大，经过一定时间后，逐渐靠近设定值或者设定值再减少。
（三）控制系统
1、温度和压力可同时实现10个工艺，99个周期；
2、温度、真空度可实现多段、多点程序编辑和控制；
3、时间可分钟和小时切换；
4、真空度设定带上下回差；
5、真空泵的开启带延时功能。
全自动真空循环干燥仪产品参数
|
型号 |
VCD-20KL |
VCD-50KL |
VCD-90KL |
VCD-210KL |
VCD-250KL |
|
容积 |
20L |
50L |
90L |
210L |
250L |
|
温度范围 |
RT+10~250℃ |
||||
|
真空度 |
0.1~99.9Kpa（空载） |
||||
|
定时范围 |
1～9999 分钟 |
||||
|
电源 |
220V/50HZ |
380V/50HZ |
|||
|
内胆尺寸（宽深高） |
300*300*275mm |
415*370*345mm |
450*450*450mm |
560*580*640mm |
700*600*600mm |
|
外型尺寸（宽深高）（参考） |
470*480*1135mm |
585*550*1205mm |
620*630*1250mm |
730*830*1420mm |
880*810*1460mm |
|
结构 |
一体式 |
||||
|
内胆材料 |
采用优质的SUS304不锈钢 |
||||
|
外箱材料 |
冷轧板喷塑 |
||||
|
保温层 |
厚度超细玻璃棉 |
||||
|
真空显示 |
触摸屏数显控制表1个 |
||||
|
控制器 |
自动抽真空控制器 |
||||
|
防返油电磁阀 |
1个（防止断电后真空泵内的真空油回流） |
||||
|
真空管 |
不锈钢波纹管&KF接口（波纹管长度可按要求定制） |
||||
|
真空泵 |
丙林2L/S,4L/S双极旋片油泵 |
||||
全自动真空循环干燥仪选配功能
一、DPS系列干式螺杆真空泵
1、优良的技术，采用第五代复合变螺距螺杆技术。
2、环保-无油无水无污染,可获得清洁真空。被抽物料可回收利用，特别适用于油气回收、溶媒回收、特气回收等行业。
3、节能，采用变螺距节能技术，可减少30%的能耗。
4、耐化学腐蚀，具有多层抗腐蚀保护层，可适应较恶劣工况。
5、风冷，采用风冷结构，使用更方便、简单。节约人工,维护周期长达数千至上万小时,高可靠性低故障。
6、清洗方便，泵腔内若有污物，可打开进排气口，开启泵后倒入温水或者清洗剂即可清洗。
| Model | Unit | DPS020 | DPS050 | DPS080 |
| 抽气速率 | m3/h | 20 | 50 | 80 |
| 极限真空 | Pa | 3 | 3 | 3 |
| 配载电动机 | kW | 1.1 | 1.5 (2.2) | 2.2 (3) |
| 外形结构 | 卧式 | 卧式 | 卧式 | |
| 进气口连接 | mm | KF25 | KF40 | KF40 |
| 排气口连接 | mm | KF25 | KF25 | KF25 |
| 冷却 | 风冷 | |||
| 润滑 | 全合成齿轮油100#/68# | |||
| 进气端(HV)密封 | 双唇特富龙密封/双唇橡胶密封/机械密封 | |||
| 排气端(LV)密封 | 双唇特富龙密封/双唇橡胶密封/机械密封 | |||
| 噪音 | dB | 69 | 70 | 71 |
| 重量 | kg | 36 | 53 | 62 |
